آموزش تنظیم آینه دستگاه لیزر و تنظیم اشعه

0 3,877
3.1 10 رای ها
امتیازدهی به مقاله

تنظیم آینه دستگاه لیزر مهمترین تنظیمی هست که برای گرفتن بهترین خروجی از دستگاه برش لیزر از اهمیت زیادی برخوردار است

در این ویدئو بصورت مفصل به این نکته پرداخته ایم .

ما در سیمای شهر سعی کردیم با تهیه این مقاله و ویدئوها روشهای کسب درآمد بهتری را به  اطلاع عزیزان برسانیم
حتما نظرات و پیشنهادات شما میتواند به ما برای تهیه این نمونه ویدئو و مقاله های آموزشی کمک کند





در ادامه  بصورت گام به گام ، روش تنظیم اشعه ی دستگاه برش لیزر  را مشاهده کنید

در این مقاله میخواهیم تنظیم اشعه را به ساده ترین حالت ممکن توضیح دهیم تا اپراتور به راحتی قادر به تنظیم اشعه ی دستگاه باشد و به مشکلی برنخورد.

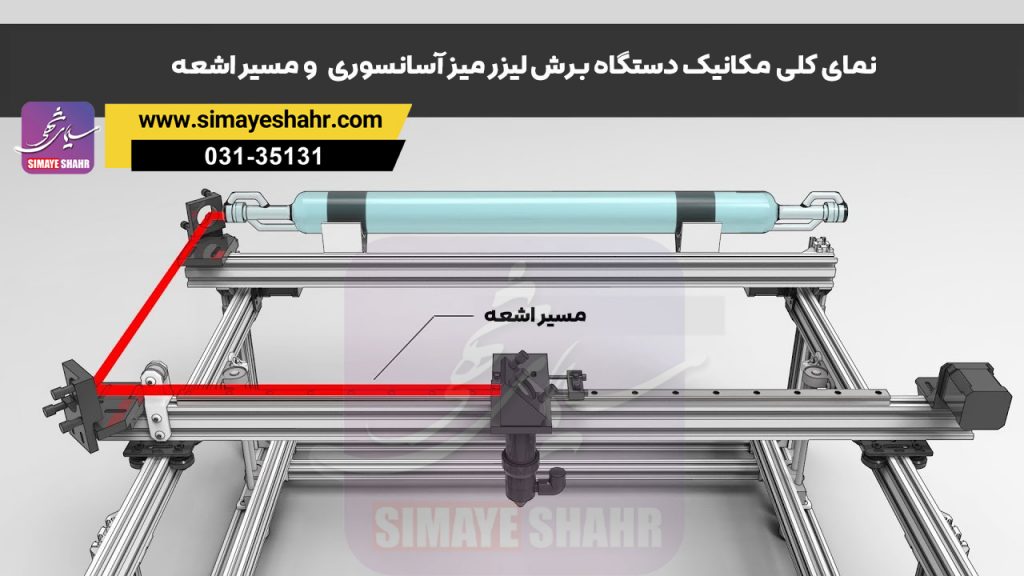

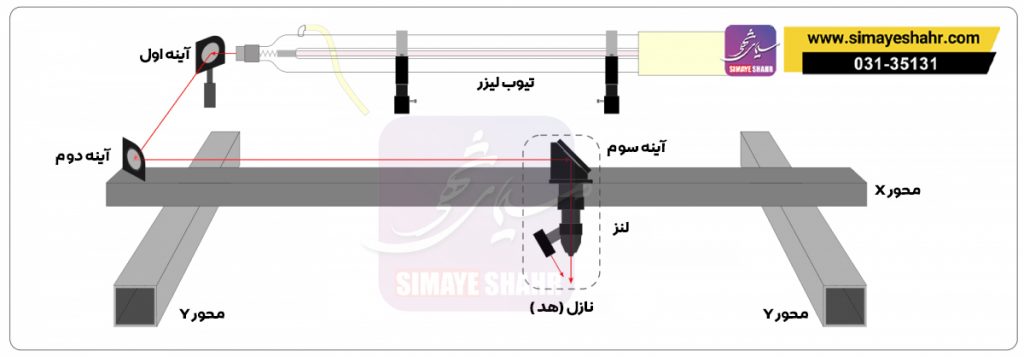

در ابتدا بهتر است ساختار مکانیک دستگاه لیزر  همینطور جایگاه تیوب ، آینه ها و شکل محور ها را ببینید







برای این کار از تیوب لیزر شروع میکنیم .  سپس به سراغ آینه ی روبه روی تیوب، آینه ی دوم و آینه ی سوم خواهیم رفت.

نکته : ساختار مکانیک دستگاه برش لیزر بسیار مهم می باشد

مکانیک اختصاصی دستگاههای لیزر دیاموند بصورت دقیق طراحی ، ساخته ، تنش گیری و نصب شده اند تا دستگاه لیزر بتواند بدون کوچکترین خطا و به آسانی تنظیم شود و عملیات برش و حکاکی را انجام دهد .

برای مثال تیوب دستگاه شما باید بصورت موازی با محور X نصب و دقییقا روبه روی آینه اول نصب شده باشد تا شما موقع تنظیم آینه ها به مشکل مواجه نشوید .





شروع کنیم …

برای اینکار نیاز به چسب کاغذی داریم .

برای اینکه به آینه ها آسیب نزنیم چند لایه چسب را روی هم میچسبانیم (5 لایه) و بر روی آینه اول و روبه روی تیوب  میچسبانیم تا بتوان جای برخورد اشعه را تشخیص داد و همینطور  اشعه برگشت نخورد .





در بعضی از دستگاهها بر روی پایه آینه قطعه ای نصب شده است تا بتوان چسب را بر روی آن بچسبانیم و از چسباندن مستقیم چسب بر روی آئینه جلوگیری کرد .







در ادامه تنظیمات پاور تیوب باید کم باشد  (حدودا 30% ) زیرا اگر پاور بالا باشد کل چسب ها روی آینه ذوب میشوند و به آینه ها آسیب وارد میکنند.

حاشیه ی چسب روی آینه را با دست کمی فشار می دهیم تا دایره و مرکز دایره مشخص شود .

به سراغ پنل مادربرد می رویم و با لمس کوتاه کلید Pulse  تست اول را میزنیم





اگر اشعه مرکز آینه باشد یعنی تنظیمات آن به درستی انجام شده است.

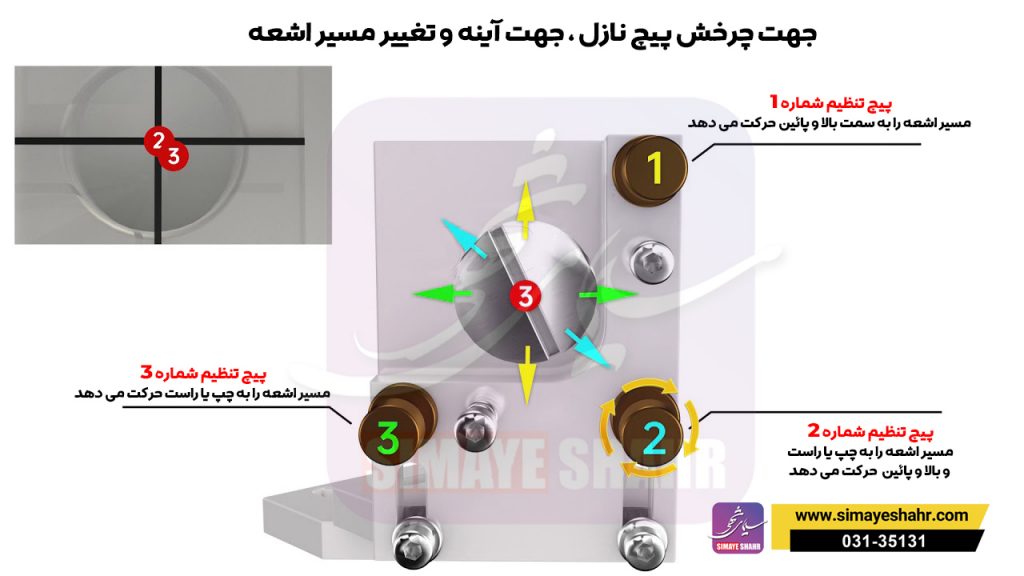

در غیر اینصورت به وسیله ی پیچ های تنظیم کننده آینه طیق تصویر زیر عمل کنید

و باز با زدن کلید پالس تست بزنید و نتیجه را ببینید

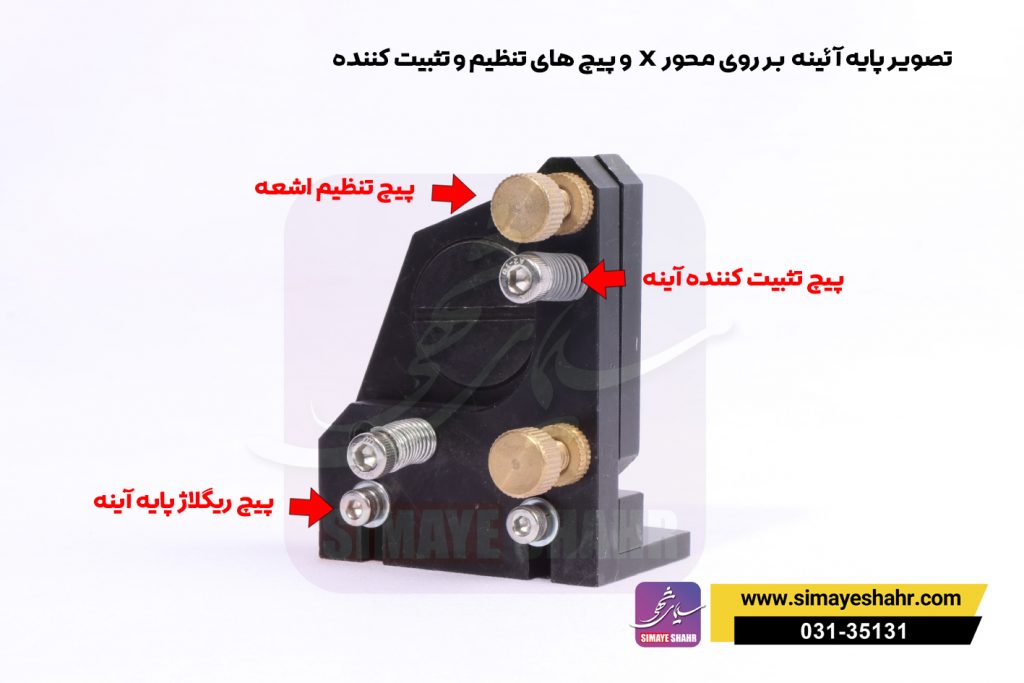

چسب را روی آینه ی دوم منتفل میکنیم ابتدا محور ایکس را به آینه ی اول نزدیک میکنیم پالس میزنیم بدون جدا کردن چسب از روی آینه، محور ایکس را به اول دستگاه منتقل میکنیم بعد از انتقال محور ایکس به اول دستگاه مجدد پالس میزنیم اگر هر دو پالس روی یکدیگر منطبق شدند اشعه بین آینه اول و آینه ی دوم تنظیم هست اما اگر منطبق نشد بوسیله سه پیچ برنجی که در هولدر آینه ی اول وجود دارد میتوانید اشعه را به بالا، پایین و چپ و راست هدایت کنید. بعد از اعمال تنظیمات بوسیله پیچ های برنجی میتوانید توسط دو پیج استیل، محل آینه را فیکس کرده همچنین پیچ های برنجی را بعد از تنظیم باید تا انتها ببندیم و پشت آینه تثبیت کنیم. برای پایین آوردن آینه پیچ برنجی بالا به سمت راست (در جهت عقربه های ساعت) چرخانده سر آینه رو به پایین آمده و اشعه متقابلا به سمت پایین حرکت میکند و اگر همین پیچ را به طرف مخالف بچرخانید اشعه به سمت بالا حرکت میکند.



تنظیم آینه دستگاه لیزر
تنظیم آینه دستگاه لیزر



با پیچ سمت چپ هولدر آینه  میتوانید اشعه را به سمت چپ یا راست منتقل کنید با سفت کردن این پیچ، اشعه به سمت راست و با شل کردن این پیچ اشعه به سمت چپ حرکت خواهد کرد. بهتر است پیچی که در زاویه قرار دارد را تکان ندهید زیرا این پیچ آینه را به حالت اریب تکان میدهد و فهمیدن خطای اشعه و تنظیم کردن آن توسط این پیچ سخت خواهد بود پس از اعمال تغییرات حتما پیچ هارا تثبیت کنید. سپس عمل پالس زدن با محورY در نزدیکی تیوب و سپس با محور X در اول دستگاه را تکرار کرده تا به تنظیمات مناسب برسیم.



تنظیم آینه دستگاه لیزر
تنظیم آینه دستگاه لیزر

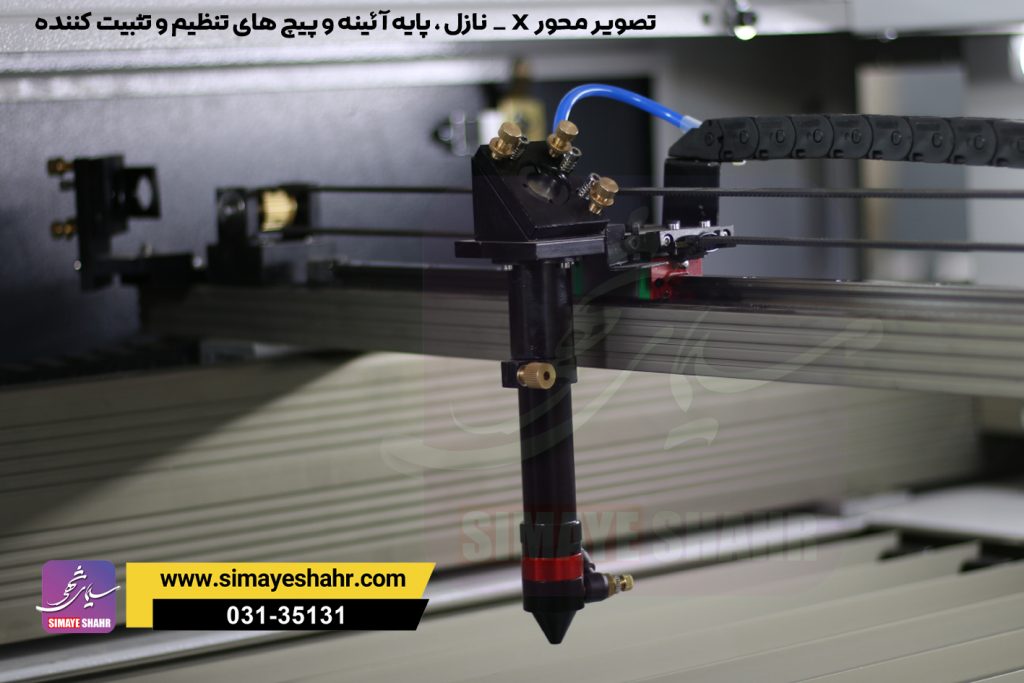

برای تنظیم آینه دستگاه لیزر که روی نازل واقع شده است دوباره چسب را رو روی ورودی اشعه چسبانده و نازل را در منتهی الیه محور ایکس قرار دارد و پالس میزنیم در صورتی که پالس در مرکز قرار نگرفت دقیقا مثل مرحله ی قبل با کمک پیچ های برنجی تنظیمات مورد نیاز را اعمال میکنیم.

مرحله ی بعدی تنظیم آینه ی روی نازل نسبت به خروجی اشعه از زیر نازل هست که دارای دو مرحله میباشد.

در ابتدا قسمت پایینی نازل را باز کرده و قسمت مخروطی شکل را از آن جدا کرده و دوباره نازل را نصب میکنیم.

علت این کار چیست؟ زیرا در این قطعه مخروطی شکل سوراخی به قطر 2-2.5 میلیمتر وجود دارد که در صورت انحراف اشعه و برخورد آن با بدنه ی نازل متوجه آن نخواهیم شد.

بوسیله کاغذ کاربن و یا استامپ زیر نازل را به آغشته به جوهر میکنیم. سپس یک چسب عریض تر را جدا کرده و زیر نازل میچسبانیم.



تنظیم آینه دستگاه لیزر
تنظیم آینه دستگاه لیزر

تنظیم آینه دستگاه لیزر
تنظیم آینه دستگاه لیزر



مهمترین نکته در این قسمت این است که باید دقت کنید چسب دقیقا موازی با محور ایکس باشد اگر مورب و یا عمود بر محور ایکس دستگاه باشد متوجه نخواهیم شد اشعه به کدام طرف انحراف دارد و قادر به تنظیم آن نخواهیم بود. سپس پالس زده و در مرکز بودن آن را چک میکنیم. تغییرات دقیقا مانند مراحل قبل توسط پیچ های برنجی اعمال خواهد شد و به قدری این مراحل را تکرار خواهیم کرد (اعمال تغییرات و پالس زدن) تا پالس دقیقا در مرکز قرار بگیرد.

برای تنظیم کردن دقیق تر اشعه، قطعه مخروطی شکل را به نازل متصل کرده.

نکته حائز اهمیت در این مرحله این است که برای جلوگیری از شعله ور شدن و دوده انداختن روی لنز، میتوانید بلوور دستگاه را روشن کرده و فشار باد را کم کرده در حدی که اگر دودی ایجاد شد به لنز آسیبی وارد نشود (اگر فشار باد زیاد باشد اجازه ی اتصال چسب به سر نازل را نمیدهد و چسب توسط فشار باد جدا خواهد شد). سپس دوباره از کاربن استفاده کرده و چسب را متصل میکنیم و پالس میزنیم.

برای اعمال تنظیمات دقیقا از روش مراحل قبل استفاده کرده تا بهترین نتیجه (در مرکز بودن پالس) حاصل شود.



در پایان مانند تصویر آخر شما باید به یک نقطه ی بسیار ریز دقیقا در وسط دایره ی روی چسب برسید .

بعد از تنظیم آینه دستگاه لیزر و گرفتن نتیجه مثبت می بایست پیچ های تثبیت کننده ی هر آینه را محکم کنید تا در حین کار تنظیم اینه ها به هم نخورد



تنظیم آینه دستگاه لیزر
تنظیم آینه دستگاه لیزر



حالا دستگاه شما آماده است . از کار با دستگاه خود لذت ببرید .



امیدواریم این مقاله مورد توجه شما همراهان همیشگی سیمای شهر قرار گرفته باشد



موفق باشید
